3D激光打标机技术原理分析

传统的平面打标机中工件必须置于同一平面上，并且加工面也必须在同一平面上，才能实现一次成型的标刻，无法完成曲面标记。

随着制造行业的个性化和定制化需求越来越旺盛，促使3D激光打标机应运而生。它对加工对象的表面形状不再局限在类平面上，可以扩展到三维立体表面，实现对三维曲面物体高效率的激光图文打标和表面微结构制造。3D打印因其可以实现各种形状物品的一体化成型，而一度备受瞩目。

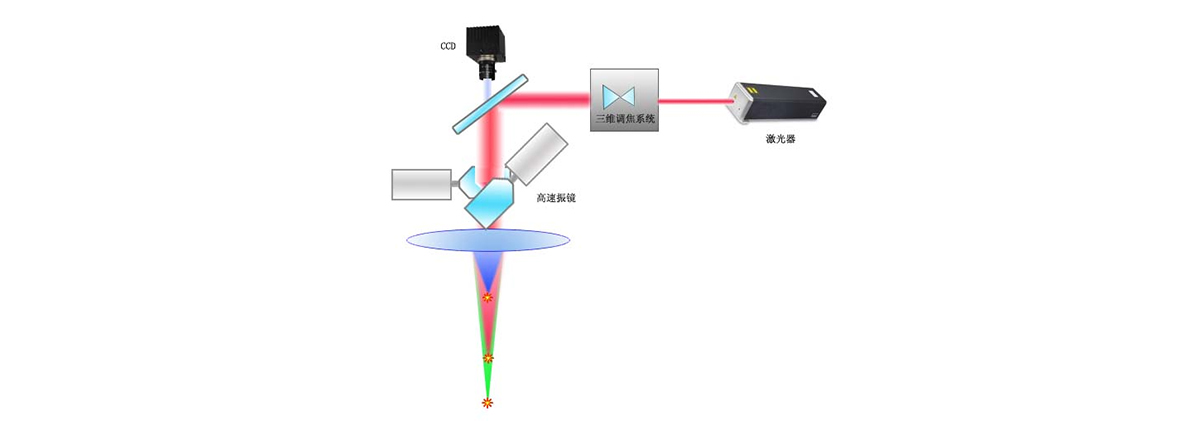

利用高能量密度的激光对工件进行局部照射，使表层材料汽化或发生颜色变化的化学反应，从而留下永久性标记。激光打标可以标记出各种文字、符号和图案等，字符大小甚至可达到微米量级。用于激光打标的激光束由激光器产生，经过一系列光学传导与处理，最终通过光学镜片进行光束聚焦，然后将聚焦后的高能量光束偏转到待加工物体表面的指定位置，形成凹陷的永久痕迹。传统2D激光打标采用的是后聚焦方式，一般只能在指定范围内进行平面打标。新型3D激光打标机的问世解决了2D激光打标机长期以来这一固有的缺陷，3D激光打标机采用先进的前聚集方式，多出了动态聚焦座，这采取光原理学，类像蜡烛成像的工作原理，通过软件控制和移动动态聚焦镜，在激光被聚焦前进行可变扩束，以此改变激光束的焦距来实现对高低不同物体的准确表面聚焦加工。

3D激光打标机光电转换率高，机器使用寿命长，维护容易，打标速度快，大大提高了加工效率。高精度的三维定位技术，高速聚焦于扫描系统，激光光束基模、短脉冲、高峰值功率、高重复频率，为客户带来完美的打标效果。

3D打标可分为前聚焦和后聚焦两种，采用前聚焦模式时，主要目的是实现更大的打标范围，一般使用较大的Ｘ，Ｙ轴偏转镜片，可以允许入射的激光光斑更大，而得到更小的聚焦光斑，能量密度更高；从而满足更大区域的达标要求。只要预先设置好工件形状，仅切换设定就可以对应不同产品位置的焦距、刻印位置和形状变化。无需多次移动工件或激光打标即可完成。

传统2D打标进行物体表面深雕存在固有的缺陷，随着雕刻过程中激光焦点的上移，作用在物体实际表面的激光能量会急剧的下降，严重影响了深雕的效果以及效率。3D打标进行深雕加工，不存在上述问题，既保证了效果，又提升了效率。3D激光打标机为激光打标加工提升了技术应用范围，拓展了曲面打标的需求。

随着激光刻划的进行，被加工面渐渐远离焦点，进人无法完全传递能量的状态。在进行刻划的同时自动调整焦距。对加工面始终以最高密度能量进行刻印。

由于3D打标可以迅速的改变激光焦距和激光束位置，因此以往2D不能实现的曲面打标成为可能。使用3D打标以后，在光投射范围的圆柱打标可以一次完成，大大提升了加工效率。再者，工业产品许多零件的表面形状并不只是平面，对2D打标加工来说就真的无能为力了，此时，3D打标就较容易实现，实现任何时候都能准确对焦且确保鲜明均一的刻印效果。无需担心因焦点偏移而造成的刻印不良，因此也无需设定超过正常范围的强激光输出。不仅能确保稳定的刻印品质，也有助于减轻装置的负载，实现节能运转。

适用于三维曲面的各种金属或非金属产品的激光打标，广泛应用于手机制造、立体电路、医疗器械、模具、3C电子、汽车零部件、电子通讯等行业产品的激光三维标记。
