一、产品介绍

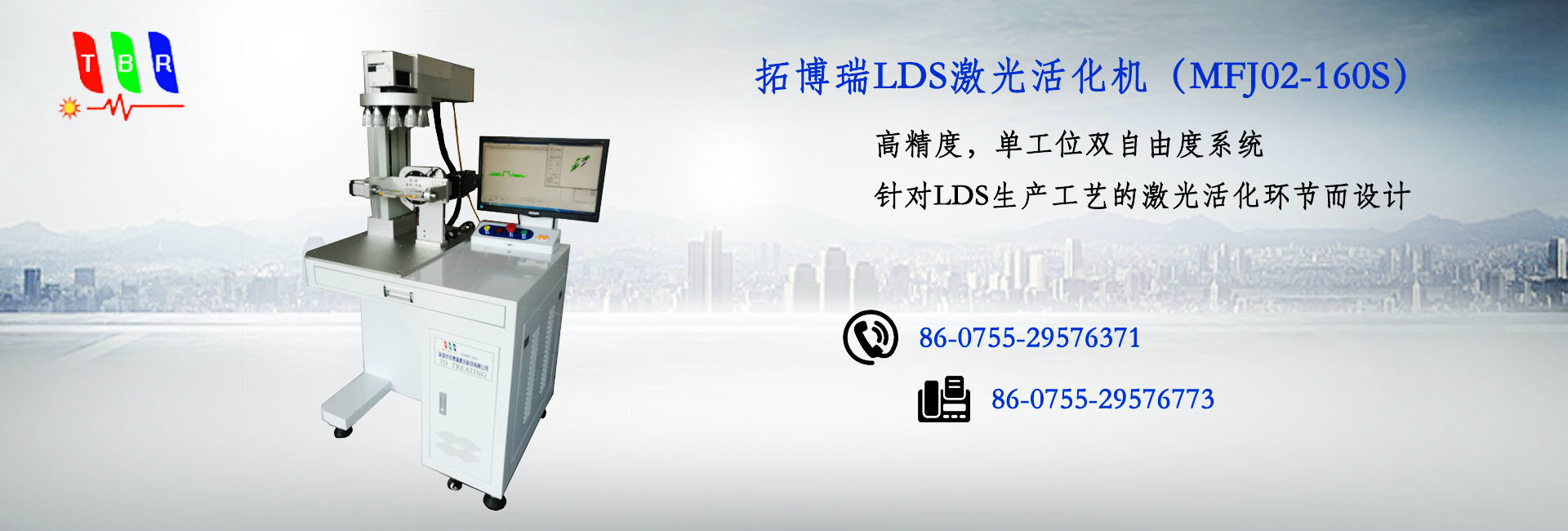

LDS激光活化机(MFJ02-160S)是专门针对LDS生产工艺中的激光活化环节而设计的专业设备,高精度的单工位双自由度系统,适合打样和小批量生产,减少二次装卸,提高打样和生产效率;高精度的全自动大范围的升降平台,轻松实现加工大工件。
二、产品特点
单工位,适合打样或小批量生产
双自由度,无需二次装卸
全球领先的Z轴调焦模块定位速度快
高精度的CCD视觉定位系统
自主研发高精密3D的光学系统
领先的3D算法,自主开发三维激光加工软件
可快速根据市场需求定制
三、技术参数
激光参数 |
激光波长 |
1064nm(可根据客户需求定制) |
加工参数 |
激光加工范围 |
160*160*70mm |
激光定位精度 |
±20um |
|
Z轴加工速度 |
最高速度6m/s,量产推荐最高速度<4m/s |
|
最小线宽 |
100um(材料不同,有所差异) |
|
CCD对位精度 |
5um |
|
单加工工位 |
刚性连接,并由安全保护功能,避免对操作人员的意外伤害 |
|
双自由度 |
X轴旋转角度360度;Y轴±60度旋转 |
|
其他 |
冷却方式 |
风冷 |
运行环境温度 |
15~30℃ |
|
整机功耗 |
500w |
|
外形尺寸 |
主机系统 |
800*650*1450mm |
重量 |
主机系统 |
800kg |
四、应用领域
通讯领域:手机、可穿戴产品
电子器件:传感器件,接插件
医疗领域:
汽车电子:
