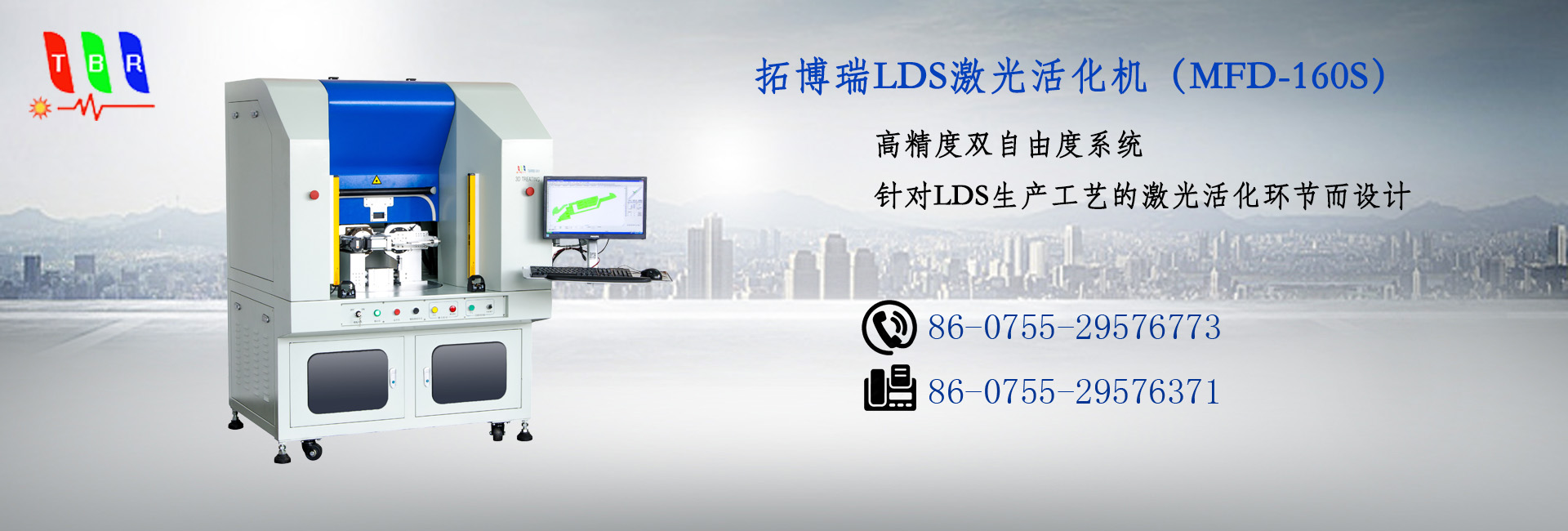

LDS激光活化机（MFD-160S）



一、产品介绍

LDS激光活化设备是针对LDS工艺开发的设备，主要用于激光活化工艺环节。

LDS激光活化设备采用真三维激光打标系统。激光不仅在X、Y平面上实现加工，激光焦点还可以在Z轴方向上进行调节，从而实现任意曲面的三维激光加工。

该LDS激光活化设备的夹具采用双工位双自由度设计。一方面，采用双工位设计，使得激光加工与工件的上下料同时进行，提高机器的加工效率，节省装卸时间；另一方面，采用双自由度设计，极大地提高产品的良品率。同时，针对任何的LDS产品，可实现一次装夹完成加工，加工一致性好；

同时，LDS激光活化设备采用同轴视频定位系统，定位精度高，调试方便快捷。



二、产品特点

• 本产品采用进口核心器件：速度高、精度高、稳定性高。结合本公司自主开发的3D激光打标软件，完美实现对任意曲面的精细加工。

• 双工位设计：加工和装卸同时进行，加工效率高。

• 双自由度夹具：实现一次性装夹加工，良品率高、一致性好。

• 高精度的CCD同轴视觉定位系统：定位精度高，可视化操作，调试非常方便快捷。

• 自主开发三维激光加工软件：可方便根据客户需求进行定制。

• Y轴旋转角大：Y轴±60度旋转，实现全方位加工效果一致性，并方便调试。

• 多种导入格式：如step, iges, stl, dxf, plt, cnc, tnc等。实现与一般3D设计软件的无缝对接。

• 合理的人机工程设计：实现人工操作的安全性、舒适性、方便性。

• 操作的安全性、舒适性、方便性。



三、技术参数

激光参数    激光波长 1064nm 激光功率 20W 激光频率 25kHz-200kHz 激光脉宽 8nm-200nm(不连续变化数值) 加工参数 激光加工范围    160*160*70mm（单工序） 激光定位精度 ±20um 加工速度 最高速度6m/s,量产推荐最高速度<4m/s 最小线宽 100um（材料不同，有所差异） CCD对位精度 5um 双自由度夹具 X轴360度旋转，Y轴±60度旋转 其他 冷却方式 风冷 运行环境温度 20~25℃ 电力需求 单相 AC220V,10A（主机）;三相 AC380,10A（抽风机） 整机功耗 3kw 外形尺寸 主机系统 1200*1000*1610mm(宽度尺寸不包含显示器及悬臂尺寸； 高度尺寸不包含报警三色灯尺寸) 抽风系统 680*650*1550mm 重量 主机系统 800kg 抽风系统 100kg
