3D激光模具蚀刻机（GEF100/120-P）



一、产品介绍

模具蚀纹（GEF100/120-P）是专门针对大幅面激光蚀纹工艺而设计的专业设备。3D激光和同轴CCD视觉系统，保证激光蚀纹的精度和效果；采用自主先进的3D软件，操作简单，方便，减少对人工的要求。高精度的全自动的五轴联动平台，加工幅面大。



二、产品特点

• 领先的3D软件算法，轻松实现无缝拼接

• 高精度的五轴联动大理石平台，加工精度高，加工范围大

• 3D激光配置高精度的同轴CCD视觉定位系统，对位精度高，加工速度快

• 自主研发高精密3D的光学系统，自主开发三维激光加工软件,操作和维护简单方便

• 可快速根据市场需求定制



三、技术参数

激光参数	激光波长	1064nm（可根据客户需求定制）
加工参数	激光加工范围	300*300*50mm（以上）
	激光定位精度	±20um
	Z轴加工速度	最高速度6m/s,量产推荐最高速度<4m/s
	最小线宽	100um（材料不同，有所差异）
	CCD对位精度	5um
其他	冷却方式	风冷
	运行环境温度	15~30℃
	电力需求	单相 AC220V,10A
	整机功耗	3kw
外形尺寸	主机系统	2250*1500*1680mm
重量	主机系统	1500kg



四、应用领域

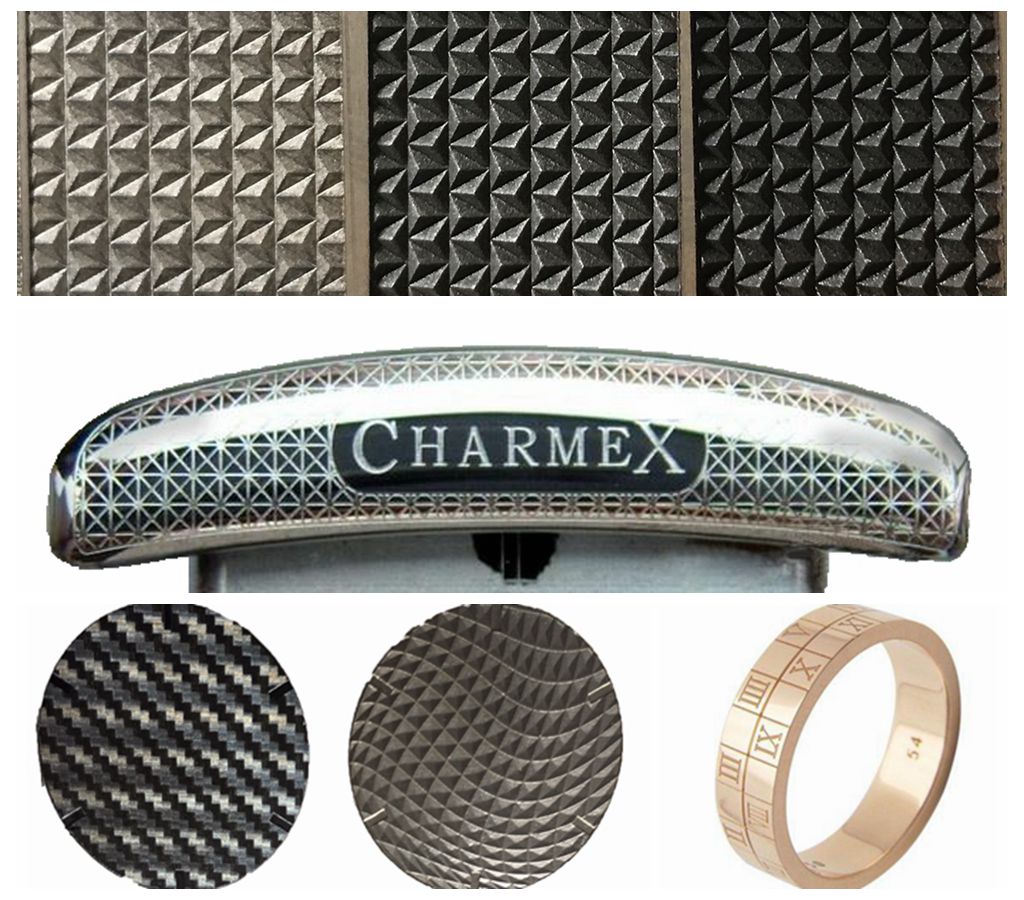

• 模具、珠宝、印花、灯具、汽车等行业
